Segen Gottes - Th. Wäsche
51,518344 N/ 11,285212 E östl. vom Röhrig, gleich nach der "S"-Kurve

Zulage vom Froschmühlen-Stolln oberhalb Lichtloch No. 78, die Angabe eines neuen Lichtlochs betreffend
Zulage vom Froschmühlen-Stolln oberhalb Lichtloch No. 78, die Angabe eines neuen Lichtlochs betreffend. Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:000313 Farbige technische Zeichnung des Froschmühlenstollens zwischen Lichtloch 78 und 79 mit Strecken und Maßstab in Lachtern und Rheinischen Zoll.

Froschmühlenstollen - LL 78 bis Ende
Risskarte - Ausschnitt Ende Froschmühlenstollen

Lichtlöcher und Schächte-Froschmühlenstollen
Quelle: Bergschadenanalyse

Inv. Nr 000318
Grund und Profil Riss von den 56.ten und 57.ten Lichtloch des Froschmühlen Stollns abgezogen den 20ten Apr: 1768 und in gegenwärtigen Riß gebracht von J. C. Heckelius Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:000318 Zeichnung eines Teils des Froschmühlenstollens zwischen dem 56. und 57. Lichtloch mit Schächten, Flöz, Stollen, Strecke sowie Bassin bzw. Grundlinie sowie Bericht und Maßstab (”Mensura Proportionata”).

LL 56 - 57 F TDK 25

LL 56 - 57 F Riss

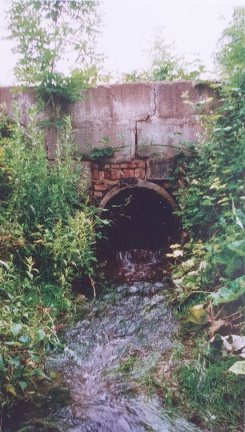

Saniertes Mundloch Mönchstollen - MansfeldBand 3

weiteres Mundloch Mönchstollen - MansfeldBand 3

Mundloch Gonnaer Stollen - Mansfeld Bd.3 komprimiert

Blick in ein Lichtloch des Gonnaer Stollens - MansfeldBd3 komprimiert

Mansfelder Wasserhaltungs- Wasserversorgungsschächte - Herkunft/Rechte: Mansfeld-Museum im Humboldt-Schloss [CC BY-NC-SA]
Disposition der Mansfelder Wasserhaltungs- Wasserversorgungsschächte. Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:000779 Zeichnung eines Profils und eines Lageplans mit den Wasserhaltungsschächte sowie die Wasserversorgungsschächte des Sangerhäuser-Mansfelder Reviers Segengottesschacht III., Ottoschacht II., Ottoschacht IV., Ernstschacht II, Ernstschacht IV, Hohenthalschacht II, Paulschacht, Lichtloch 20 Z, WSchacht, Schmidschacht, Zirkelschacht, Niewandtschacht und Paulschacht im Maßstab 1:4000. Gelb eingezeichnet sind die in Betrieb befindlichen Wasserhaltungsschächte, blau die Wasserversorgungsschächte. Auf der Zeichnung sind Bemerkungen und Notizen mit Bleistift vermerkt.

Gemarkung Vatterode 1928 mit Vatteröder Teich
Handzeichnung nach den Katasterkarten Kreis: Mansfeld Geb., Gemarkung: Vatterode. Kartenblatt 1. Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:001395 Farbig kolorierte Diazotypie einer Handzeichnung des Landvermessers Dahlmann vom 25.06.1928 nach Katasterkarten des Mansfelder Gebirgskreises, Gemarkung Vatterode Kartenblatt 1. Dargestellt ist ein Teil der Gemarkung Vatterode mit Straßen, Wegen, Flurstücken, Gewässern und die Teile der angrenzenden Gemarkungen Siebigerode, Gräfenstuhl und Biesenrode im Maßstab 1:2000. Bezeichnet sind der Amtsteich (heute auch Vatteröder Teich genannt), die Wipper, der Mühlgraben, die Linie der Deutschen Reichsbahn nach Mansfeld sowie die Eigentümer der anliegenden Flurstücke, die auch in den Legenden auf der Zeichnung benannt sind.

Foto J -Adolph-Stollen 7875

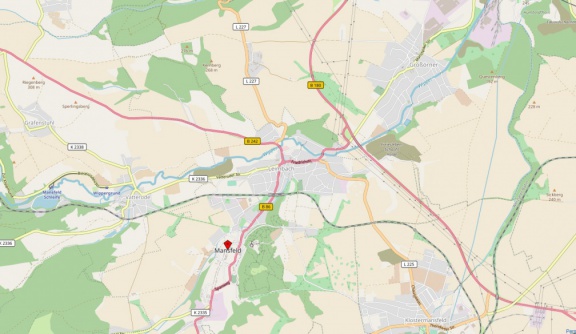

Die Wipper im Raum Mansfeld (OpenStreetMap)
