Wasserstandzeigers an der Dampffördermaschine unter dem Erdmannschachte - Herkunft/Rechte: Mansfeld-Museum im Humboldt-Schloss (CC BY-NC-SA)

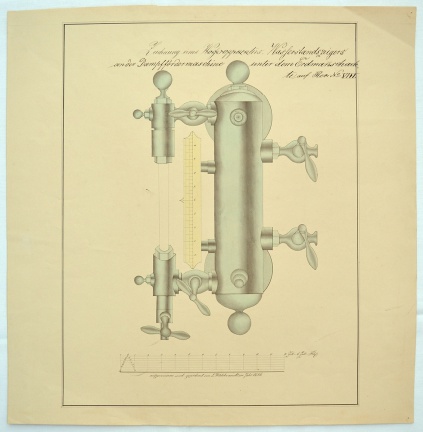

Zeichnung eines Wasserstandzeigers an der Dampffördermaschine unter dem Erdmannschachte auf Rev: No VIII. Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:000300 Farbig kolorierte technische Zeichnung des Wasserstandanzeigers der Dampfmaschine unter dem Erdmannschacht in Wimmelburg mit einem Maßstab in Rheinländischen Fuß.

Saug- und Druckpumpe Erdmannschacht - Herkunft/Rechte: Mansfeld-Museum im Humboldt-Schloss (CC BY-NC-SA)

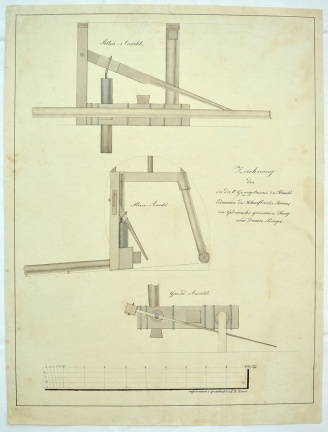

Zeichnung der in der IV Gezeugstrecke in Schacht Erdmann des Schaafbreiter Reviers im Gebrauch gewesenen Saug- und Druckpumpe. Mansfeld-Museum im Humboldt-Schloss- Inv. Nr:000301 Farbig kolorierte technische Zeichnung der Saugpumpe und Druckpumpe im Erdmannschacht in Seitenansicht, Stirnansicht und Grundansicht mit einem Maßstab in Rheinländischen Fuß.

Schema der Wasserhaltung Erdmannschacht - Froschmühlenstollen (Dr. R. Mirsch)

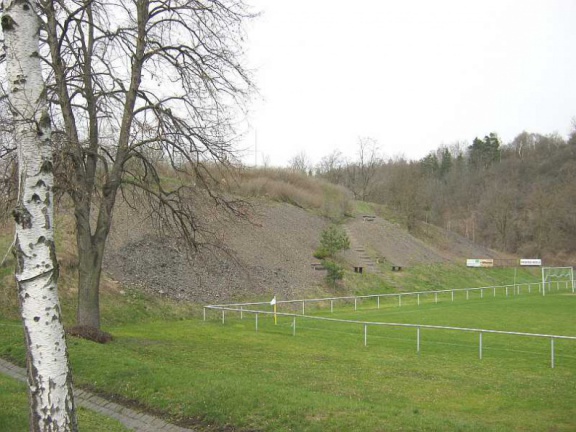

Halde des Erdmannschachtes in Wimmelburg im Jahr 2013 (Foto G. Roswora)

Erdmannschacht in Wimmelburg (Archiv Hauche)
